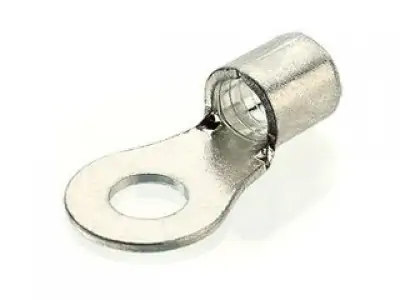

Наконечники кабельные медные под пайку ПМ
Тип: ПМ (ТУ 3449-033-97284872-2006)
- Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами
- Материал: листовая электротехническая медь марки М1
- Покрытие: олово-висмутовое электролитическое лужение
- Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
- Наряду с пайкой конструктивные особенности наконечников ПМ предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
|
товарные позиции |
размер винта |
Сечение (мм²) |

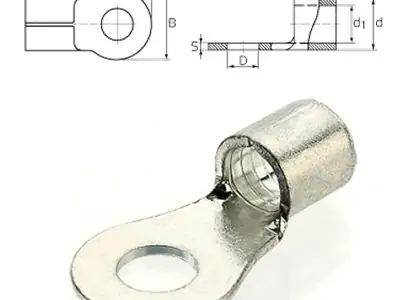

Размеры (мм) |
мин. норма отпуска |
ед. стоим |
|||||
|
D |
B |
L |
d |
d₁ |
||||||
|
ПМ 1.5–4 |
М4 |
1.5 |
1.5 |
4.3 |
6.6 |
14.6 |
3.4 |
1.7 |
100 |
шт |
|
ПМ 1.5–5 |
М5 |
1.5 |
1.5 |
5.3 |
8 |
16 |
3.4 |
1.7 |
100 |
шт |
|
ПМ 2.5–4 |
М4 |
2.5 |
2.5 |
4.3 |
6.5 |
14.4 |
4 |
2.3 |
100 |
шт |
|
ПМ 2.5–5 |
М5 |
2.5 |
2.5 |
5.3 |
9.5 |
17 |
4 |
2.3 |
100 |
шт |
|
ПМ 2.5–6 |
М6 |
2.5 |
2.5 |
6.4 |
12 |
21.8 |
4 |
2.3 |
100 |
шт |
|
ПМ 4–4 |
М4 |
4 |
4 |
4.3 |
8 |
18 |
5 |
3 |
100 |
шт |
|
ПМ 4–5 |
М5 |
4 |
4 |
5.3 |
8 |
18 |
5 |
3 |
100 |
шт |
|
ПМ 6–5 |
М5 |
6 |
6 |
5.3 |
9.5 |
19.5 |
5.5 |
3.4 |
100 |
шт |
|
ПМ 6–6 |
М6 |
6 |
6 |
6.4 |
12 |
22.5 |
5.5 |
3.4 |
100 |
шт |
|
ПМ 6–8 |
М8 |
6 |
6 |
8.4 |
15 |
27 |
5.5 |
3.4 |
100 |
шт |
|
ПМ 10–6 |
М6 |
10 |
10 |
6.4 |
15 |
30 |
7.2 |
4.7 |
100 |
шт |
|
ПМ 10–8 |
М8 |
10 |
10 |
8.4 |
15 |
29.5 |
7.2 |
4.7 |
100 |
шт |
|
ПМ 16–6 |
М6 |
16 |
16 |
6.4 |
12 |
30 |
9 |
6 |
100 |
шт |
|
ПМ 16–8 |
М8 |
16 |
16 |
8.4 |
16 |
32.5 |
9 |
6 |
100 |
шт |
|
ПМ 16–10 |
М10 |
16 |
16 |
10.5 |
16 |
32.5 |
9 |
6 |
100 |
шт |
|
ПМ 25–6 |
М6 |
35 |
25 |
6.4 |
16.5 |
34 |
11.5 |
8 |
100 |
шт |
|
ПМ 25–8 |
М8 |
35 |
25 |
8.4 |
16.5 |
34 |
11.5 |
8 |
100 |
шт |
|
ПМ 35–8 |
М8 |
50 |
35 |
8.4 |
22 |
42.5 |
13.4 |
9.5 |
100 |
шт |
|
ПМ 35–10 |
М10 |
50 |
35 |
10.5 |
22 |
43 |
13.4 |
9.5 |
100 |
шт |
|
ПМ 50–8 |
М8 |
70 |
50 |
8.4 |
22 |
50 |
15.5 |
11.5 |
50 |
шт |
|
ПМ 50–10 |
М10 |
70 |
50 |
10.5 |
22 |
50 |
15.5 |
11.5 |
50 |
шт |
|
ПМ 70–10 |
М10 |
95 |
70 |
10.5 |
24 |
50.5 |
17.5 |
13.5 |
50 |
шт |
|
ПМ 95–10 |
М10 |
120 |
95 |
10.5 |
27 |
54.5 |
19.5 |
15 |
50 |
шт |
|
ПМ 120–10 |
М10 |
150 |
120 |
10.5 |
29 |
56 |
22 |
17 |
20 |
шт |
|
ПМ 150–12 |
М12 |
185 |
150 |
12.8 |
36.5 |
66 |
26 |
19.3 |
20 |
шт |
|
ПМ 185–12 |
М12 |
240 |
185 |
12.8 |
39 |
68.5 |
28 |
21 |
10 |
шт |
