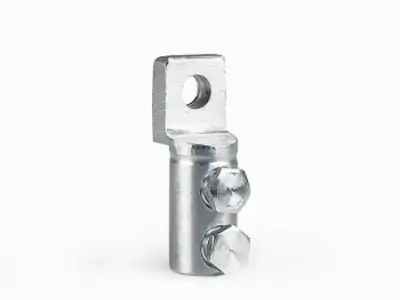

Наконечники болтовые предназначены для оконцевания токопроводящих жил сечением от 25 до 240 мм.кв. на напряжение до 35 кВ. Крепление наконечника на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия , обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.
Изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.
Размеры(мм) |
Обозначение наконечников |
||
НП-50 |
НП-120 |
НП-240 |
|
Сечение жилы |
25-50 |
70-120 |
150-240 |
L |
63 |
82 |
101 |
l1 |
32.5 |
44 |
53 |
D |
19 |
26.5 |
37 |
d |
M12x1 |
M18x1 |
M26x1 |
d2 |
10.5 |
13 |
13 |
h |
7 |
10 |
13 |
