Термоусадочные трубки для изоляции шин напряжением до 10 кВ ТТШ-10




  • Тип: ТТШ-10

Тип: ТТШ-10 (ТУ 2291-049-97284872-2012)

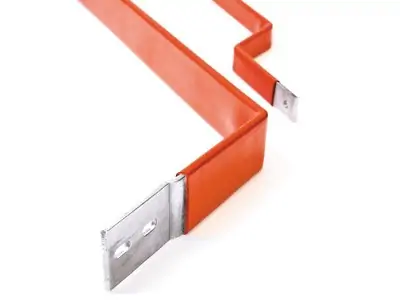

  • Предназначены для изоляции медных и алюминиевых шин на электротехнических подстанциях и в шкафах распределительных устройств. Могут быть использованы при наружной установке
  • Коэффициент усадки: 2.5:1
  • Рабочее напряжение: 10 кВ
  • Материал: полиолефин, не содержит галогенов «HF»
  • Аналоги: BPTM (Raychem); BBI (3M)
  • Устойчивы к явлению трекинга и ультрафиолетовому излучению
  • Высокая электрическая прочность
  • Цвет: кирпично-красный
  • Использование трубок ТТШ позволяет сократить расстояние между фазными шинами и значительно уменьшить габариты проектного устройства
  • Защищают электротехнические шины от химической коррозии
  • Обеспечивают защиту оборудования от короткого замыкания в случае попадания в электрощитовое устройство животных и птиц
  • Инструмент для монтажа: высокотемпературный фен ТТ-1800 или горелка ПГ

Если для монтажа на данную шину подходят два размера трубки, выбирайте больший из них

Относительное удлинение при разрыве

не менее 400%

Температура усадки

120 °C

Температура эксплуатации

от -55 °C до +125 °C

Прочность на растяжение

не менее 15 МПа

Электрическая прочность

не менее 25 кВ/мм

Рабочее напряжение

до 10кВ

Удельное объемное электрическое сопротивление

1014 Ом*см

Номинальное напряжения (кВ)

Шины с воздушным промежутком

ТТШ-10

ТТШ-35

 Фаза-Фаза А (мм)

Фаза-Земля В (мм)

Фаза-Фаза А (мм)

Фаза-Земля В (мм)

Фаза-Фаза А (мм)

Фаза-Земля В (мм)

Круглые шины

10

130

120

55

65

30

40

20

200

180

95

120

60

90

35

320

290

150

205

100

160

Прямоугольные шины

10

130

120

65

75

35

45

20

200

180

115

150

70

100

35

320

290

200

285

140

190

Размеры, приведенные в таблице, являются справочными и не могут применяться при разработке и производстве электрооборудования без проведения соответствующих испытаний.

товарные позиции , цвет

формат поставки

клеевой слой

Ширина монтируемой шины (мм)

Размеры (мм)

мин. норма отпуска

ед. стоим

D (не менее)

d (не более)

T (после усадки)

ТТШ-10-30/12

рулон: 10м

без клея

20-30

30

12

2.0

10

м

ТТШ-10-50/20

рулон: 10м

без клея

30–60

50

20

2.0

10

м

ТТШ-10-75/30

рулон: 10м

без клея

60-80

75

30

2.0

10

м

ТТШ-10-100/40

рулон: 10м

без клея

80–120

100

40

2.0

10

м

ТТШ-10-150/60

рулон: 10м

без клея

120-150

150

60

2.0

10

м
