Секции крестообразные (телескопическое соединение)

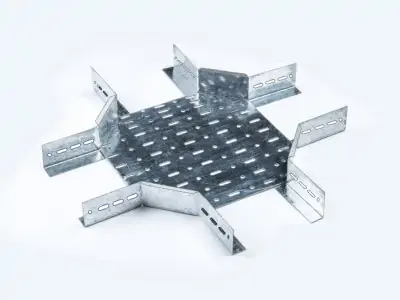

Секции крестообразный типа НЛ-К, предназначены для разветвления трассы в четырех направлениях под углом 90º в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей.

!!! Возможно изменение ширины лотка на вводе и на выводе !!!

Соединяются с секциями прямыми (телескопическое соединение) 16 комплектами метизов М8, дополнительный соединитель не требуется.

Исполнение изделий: все виды.

Ширина лотка (мм): (100; 150; 200; 250; 300; 400; 500; 600)*.

Высота борта (мм): (50; 70; 80; 100)*.

Толщина металла (мм): 0,7; 1,0; 1,2; 1,5.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТИП Размеры, мм

Масса из расчета

S=1,5мм; кг

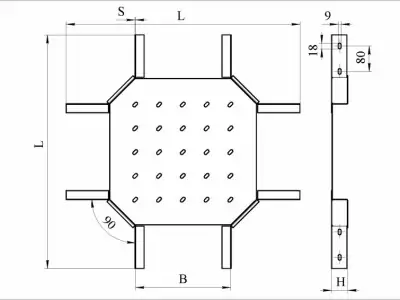

   B     H   L
НЛ-К 10 П1,87 100 50 535 2,02
НЛ-К 15 П1,87 150 585 2,36
НЛ-К 20 П1,87 200 635 2,74
НЛ-К 25 П1,87 250 685 3,20
НЛ-К 30 П1,87 300 735 3,70
НЛ-К 40 П1,87 400 835 4,90
НЛ-К 50 П1,87 500 1050 8,36
НЛ-К 60 П1,87 600 1150 10,29

*Конструкции изделий могут быть изменены по заявкам заказчиков
