Лотки монтажные тройниковые

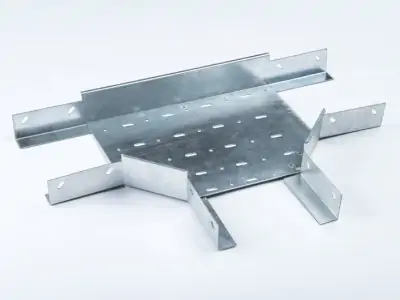

Лотки монтажные тройниковые типа ОТГ (глухие) и ОТП (перфорированные) предназначены для разветвления трассы в трех направлениях под углом 90° в горизонтальной плоскости под прокладку в них проводов и кабелей при выполнении открытых электропроводок и открытой прокладке кабелей. Применяются для лотков типа ЛМГ, ЛМП, ЛМГЗ, ЛМПЗ.
!!! Возможно изменение ширины лотка на вводе и на выводе !!!
Соединяются с прямыми секциями 12 комплектами метизов М6, дополнительный соединитель не требуется.
Исполнение изделий: все виды.
Ширина лотка (мм): (50; 60; 100; 150; 200; 250; 300; 400; 500; 600)*.
Высота борта лотка (мм): (40; 50; 65; 80; 100; 150; 200)*.
Толщина изделий (мм): 0,7; 1,0; 1,2; 1,5; 2,0.

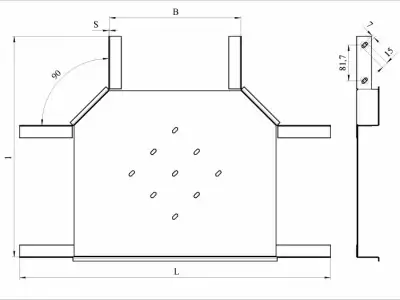

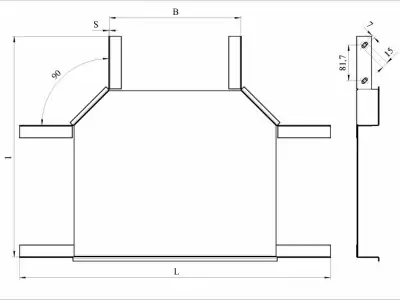

| ТИП | Размеры, мм* |
Масса из расчета S=1,5 мм; кг |
|||
| B | H | L | l | ||
| ОТГ/ОТП 100х65 | 100 | 65 | 510 | 303 | 1,70 / 1,68 |
| ОТГ/ОТП 150Х65 | 150 | 560 | 353 | 2,05 / 2,03 | |
| ОТГ/ОТП 200Х65 | 200 | 610 | 403 | 2,45 / 2,43 | |
| ОТГ/ОТП 250Х65 | 250 | 660 | 453 | 2,92 / 2,90 | |
| ОТГ/ОТП 300Х65 | 300 | 710 | 503 | 3,44 / 3,42 | |
| ОТГ/ОТП 400Х65 | 400 | 810 | 603 | 4,67 / 4,65 | |
| ОТГ/ОТП 500Х65 | 500 | 1025 | 762 | 7,65 / 7,62 | |
| ОТГ/ОТП 600Х65 | 600 | 1125 | 862 | 9,56 / 9,52 | |
*Конструкции изделий могут быть изменены по заявкам заказчиков
