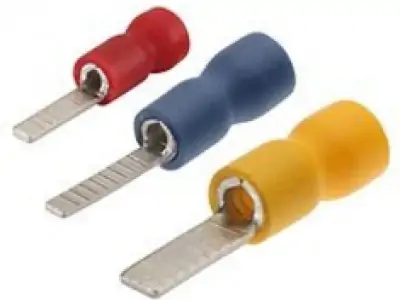

Наконечники штифтовые плоские изолированные с ПВХ манжетой




  • Тип: НШПИ

Тип: НШПИ (ТУ 3424-001-59861269-2004)

  • Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования
  • Мультидиапазонная альтернатива втулочным наконечникам
  • Всего 3 размера штифтовых наконечников заменяют 9 размеров втулочных
  • Материал изоляции: самозатухающий ПВХ.
    Класс V-0 по UL94
  • Термостойкость изоляции: 75 °C
  • Материал наконечника: медь марки М1
  • Покрытие наконечника: электролитическое лужение
  • Максимальное напряжение: 690 В
  • Особенности конструкции:
    • исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
    • незаваренный стыковой шов на трубной контактной части наконечников
    • поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
  • Расширенные мультиразмерные диапазоны опрессовки
  • Опрессовка проводника поверх изолирующей манжеты





товарные позиции , цвет манжеты

Сечение (мм²)

Ток (А)

Размеры (мм)

мин. норма отпуска

ед. стоим

L

L

P

d

B

S

НШПИ 1.5–10

0.25–1.5

19

20

10

10

1.7

2.4

0.8

100

шт

НШПИ 2.5-10

1.0–2.5

27

20

10

10

2.3

2.4

0.8

100

шт

НШПИ 6.0-14

2.5–6.0

48

28

14

14

3.4

4

1

100

шт
