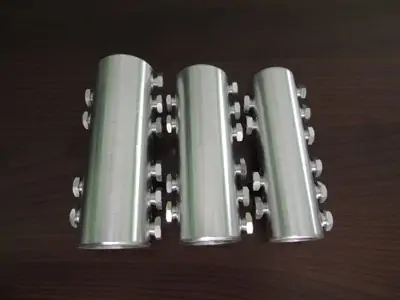

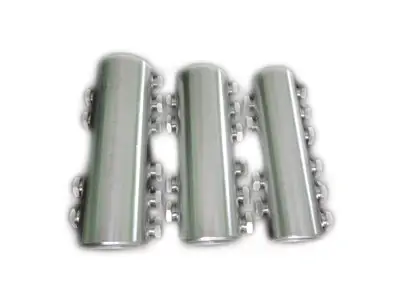

Гильзы кабельные болтовые со срываемыми головками 300,400,500,625,800




  • Тип: ГО

Соединители болтовые предназначены для соединения токопроводящих жил сечением от 300 до 800 мм.кв. на напряжение до 35 кВ. Крепление соединителя на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия , обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности.
Соединители имеют внутреннею конструктивную перегородку, служащую масленым стопором для жил кабелей с маслопропитанной бумажной изоляцией.
Изготавливаются из дюралюминиевых сплавов марки В95Т1 и Д16Т.
Соединители одного типоразмера можно использовать на несколько сечений жил кабеля.



Наименование

L

D

D1

d

ГО-ЗОО

110

38

М25х1

М20х1,5

ГО-400

110

42

М28х1

М20х1,5

ГО-500

160

48

М31х1

М20х1,5

ГО-625

160

54

М35х1

М20х1,5

ГО-800

170

59

М39х1

М22х1;5
